產品詳細
產品詳情

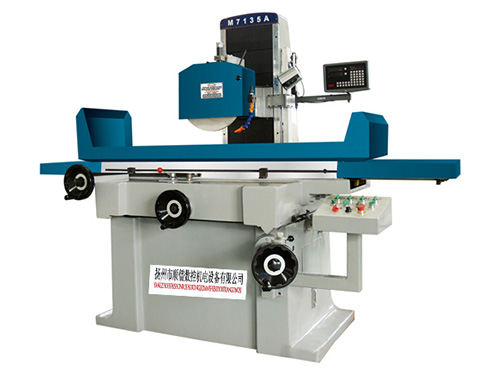

【說明】
1、具有結構緊湊，操作簡便的特點；
2、工作臺縱向移動采用液壓傳動裝置，輕便靈活：
3、工作臺橫向移動可實現機械傳動和手動控制；
4、磨頭垂直升降設有快速、手動、微調進刀機構，方便使用；
5、床身和工作臺導軌采用貼塑導軌，耐磨、阻力小、壽命長。
【主要技術參數】
|
技術規格 |
單位 |
M7135A-3 |
|
磨削工件尺寸 ( 長×寬×高 ) |
mm |
1000 × 350 × 405 |
|
工作臺縱向移動量 |
mm |
1020 |
|
工作臺橫向移動量 |
mm |
390 |
|
工作臺面至主軸中心距離 |
mm |
580 |
|
工作臺承受量 |
kg |
400 |
|
工作臺臺面尺寸 ( 長×寬 ) |
mm |
1000 × 350 |
|
工作臺 T 型槽 |
mm × n |
18 × 3 |
|
工作臺速度 |
m/min |
0-26 |
|
前后自動進給(無級變速) |
mm |
0.5-20 |
|
前后手輪進刀量 |
mm |
0.02/格 4/圈 |
|
砂輪尺寸 ( 外徑×寬度×內徑 ) |
mm |
350 × 32 × 127 |
|
主軸轉速 |
r/min |
1450 |
|
微調機構每圈長降量 |
mm |
0.04 |
|
微調機構每格進給量 |
mm |
0.001 |
|
主軸電機 |
kw |
5.5（Y132A-4 B5) |
|
機床外形尺寸 ( 長×寬×高 ) |
mm |
2660 × 1722 × 1917 |
|
包裝箱尺寸 ( 長×寬×高 ) |
mm |
2800 × 1920 × 2180 |
|
毛重、凈重 |
t |
3.9 、 3.7 |
注：數顯裝置、左右手搖機構為另選件Ation:DRO、L-R can be selected
