技術規格 |
Description |
單位 |

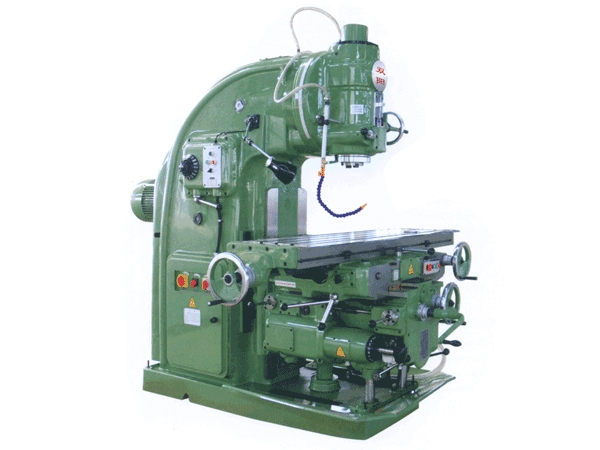

X5040 |
工作臺面積 |
Working surface |
mm |
400×1600 |
承載重量 |
Maximal load |
kg |
800 |
T型槽數 |
No.of T-slots |
|
3 |
T型槽寬 |
Width of T-slots |
mm |
18 |
T型槽間距 |
Space between T-slots |
mm |
90 |
回轉角度 |
Maximum swivel |
|
±45° |
X向(工作臺縱向)手動/機動 |
Logitudinal |
mm |
900/880 |
Y向(滑座橫向)手動/機動 |
Cross |
mm |
315/300 |
Z向(升降臺垂向)手動/機動 |
Vertical |
mm |
385/365 |
錐度 |
Taper |
(ISO) |
7:24 No.50 |
轉速范圍 |
Speed range |
mm/min |
30-1500 |
轉速級數 |
Speed step |
|
18 |
主軸端面至工作臺面距離小/大 |
Distance between spindle nose and table surface |
mm |
30/500 |
床身直導軌面至工作臺中線最大距離 |
Distance between vertical guide-way and certer line of the spindle |
mm |
450 |
切削進給速度 |
Cutting feed speed |
mm/min |
x:19-950,y:12.6-634,z:6.3-317 |
快速移動速度 |
Rapid feed speed |
mm/min |
x:2300,y:1540,z:770 |
進給級數 |
Feed steps |
|
18 |
主軸電機功率 |
Power of spindle motor |
kw |
11 |
進給電機功率 |
Power of feed motpr |
kw |
3 |
機床外形尺寸 |
Overall dimesions of machine |
mm |
2556×2159×2298 |
機床重量 |
Net/Gross weight |
kg |
4250 |
